Elektroměrové rozvodnice NER
Základní informace |
Určené pro výstavbu a rekonstrukci obytných domů, připravené pro osazení jednofázovými a třífázovými elektroměry (maximálně 12 elektroměrů), určené k měření spotřeby elektrické energie.

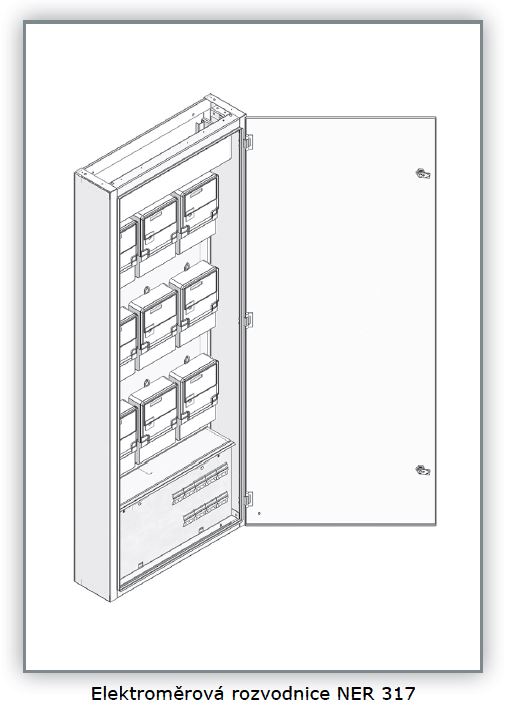

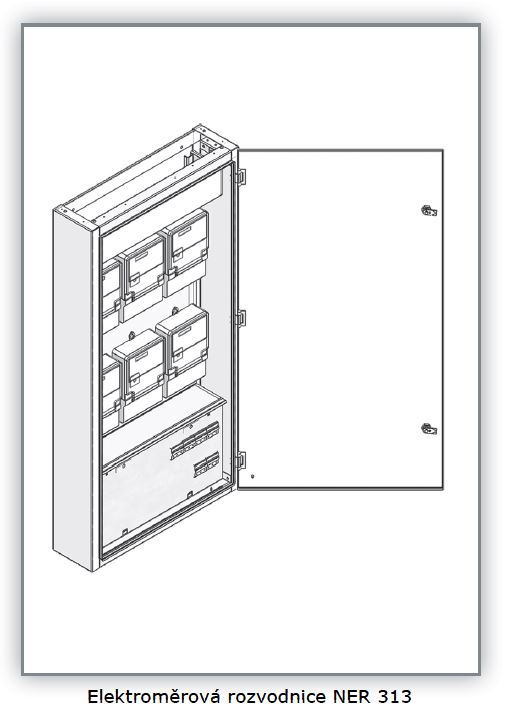

Základní skříň obsahuje:
- skříň
- dveře
- elektroměrový rošt
- nosníky svorkovnic
- krycí panely bez otvorů
- elektroměrové záslepky
Rozvodnice typu NER dodáváme i v protipožární úpravě
Vyjímatelný elektroměrový rošt je osazen:
- místem pro montáž jednofázových nebo třífázových elektroměrů
- jistícími prvky elektroměrů
- stoupací svorkovnicí
- výstupními svorkami
Ve spodní části roštu, pod odnímatelným plombovaným panelem se nachází:
- stoupací svorkovnice na připojení nepřerušovaného hlavního domovního vedení do průřezu kabelu 4x95 mm2 CuAl (je možné osadit i svorkovnicí
pro větší průřez vstupního vedení) - jističe před elektroměry
Střední část roštu slouží pro montáž elektroměrů (maximální počet elektroměrů – 12)
V horní části roštu je prostor pro výstupní svorky
Rozvodnice jsou upraveny pro zaplombování dle požadavků jednotlivých energetických společností.
 |
 |
Příkladem zákaznického řešení na míru jsou modifikace rozvodnic NER. Konstrukce skříně základní varianty byla upravena za účelem vyřešení problému stísněných prostor určených k instalaci rozvodnic bytového domu.
Aktuálně nabízíme osvědčenou modifikaci pod názvem NER-V určenou zejména do prostor se sníženou výškou stropu.
Montáž - doporučený návrh zazdívání rozvodnic NER |
Při zazdívání je nutné dodržet:
- pro elektroměry vedle sebe v jedné řadě musí být středy číselníků umístěny od podlahy v minimální výšce 1500 mm a maximální výšce 1700 mm
- pro elektroměry v poloze nad sebou musí být střed číselníku umístěn od podlahy v minimální výšce 700 mm a maximální výšce 1700 mm
Hloubka niky pro zazdívání doporučena min. 200 mm + prostor pro kabeláž (minimálně 230 mm)
Technické údaje |
- Krytí rozvodnice: IP 43 / 20
- Jmenovité napětí: AC 230/400 V
- Jmenovitý proud: do 160 A
- Způsob ochrany před nebezpečným dotykem: samočinným odpojením od zdroje (ČSN 33 20 00 – 4 – 41 – ed. 2 čl. 411). Jiný způsob ochrany je nutné uvést v objednávce
Údaje pro objednávku |

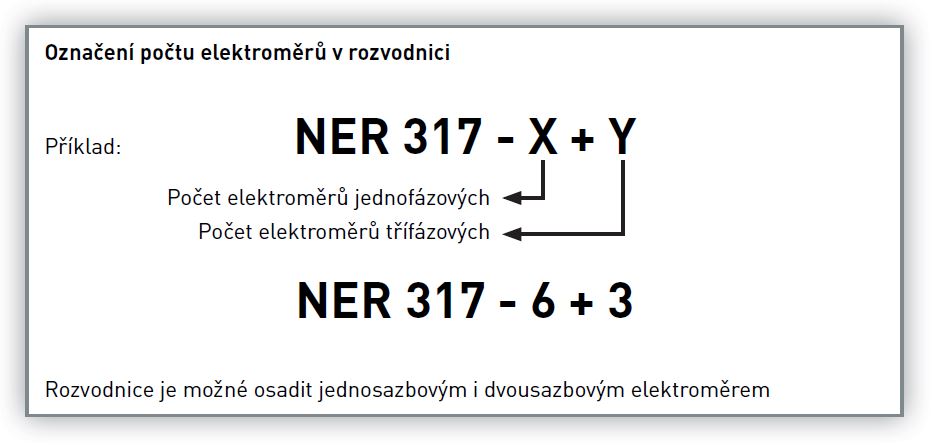

V objednávce je nutné uvést tyto údaje:
- Název rozvodnice
- Počet elektroměrů jednofázových
- Počet elektroměrů třífázových
- Požadavek na druh požární odolnosti (EW 30, EI-S 30, EI-S 45)
- Energetickou společnost, která bude rozvodnici připojovat k síti
- Hodnoty jističů, jsou-li podle požadavku zákazníka jiné než námi standardně používané (standard – 25 A)
- Průřez vstupního vedení
- Krytí rozvodnice, jsou–li požadovány jiné parametry, než nabízíme (náš standard je IP 43 / 20)
- V případě, že požadujete specifický způsob ochrany před úrazem elektrickým proudem (standardně používaný dle ČSN 33 20 00 – 4 – 41 – ed. 2 čl. 411 je
samočinným odpojením od zdroje), je nutné tento požadavek uvést v objednávce - V případě rozvodnice s protipožární úpravou přesnou adresu místa instalace rozvodnice
V případě objednání základní skříně prázdné, nezapojené, je nutné doobjednat příslušný počet elektroměrových sad. Jedna elektroměrová sada (typ podle požadavku energetiky) obsahuje:
- 3x elektroměrová příchytka
- 3x šroub
- 3x matka
- 1x průchodka
- 2x nýt
