Nástěnné skříně PAP EI-S 30
Řada PAP EI-S 30
Jsou to protipožární kouřotěsné rozváděčové skříně s požární odolností EI-S 30 DP1 (30 minut) pro přímou povrchovou montáž. Jedná se o komfortní řešení, když je potřeba umístit elektrotechnické zařízení do chráněných únikových cest. Instalace skříní je jednoduchá a časově nenáročná, bez stavebních úprav.

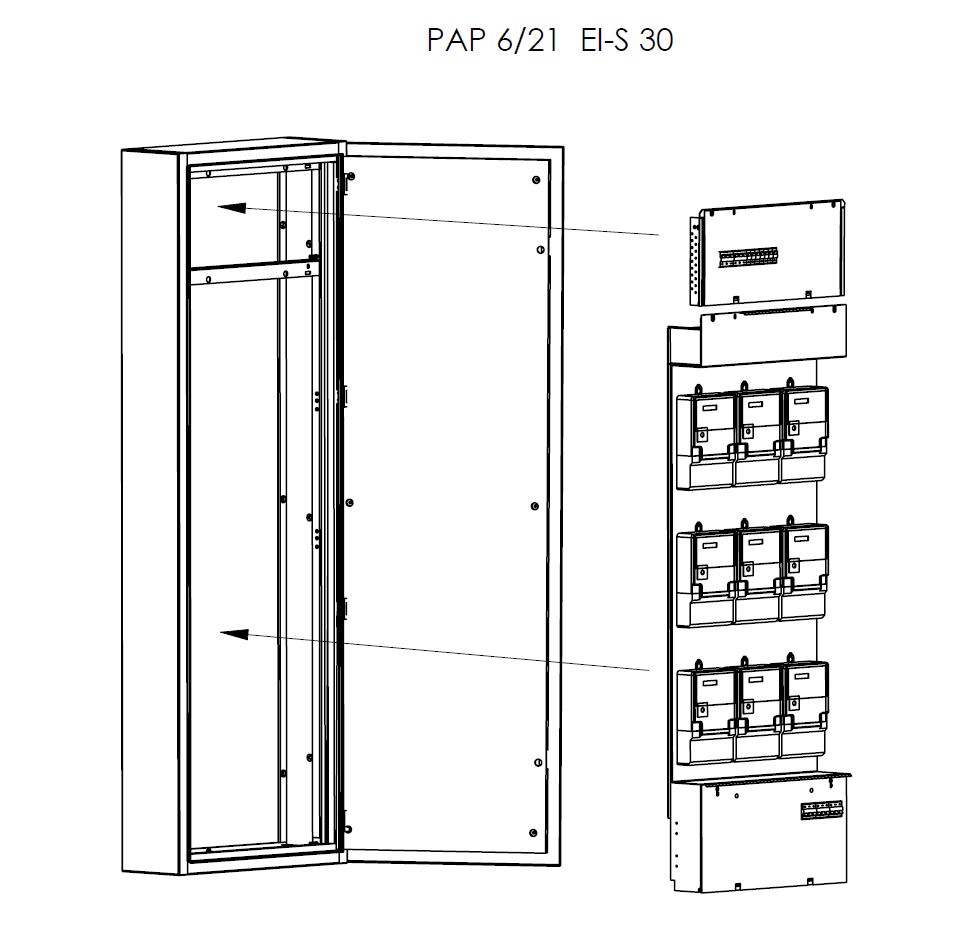

Jsou určené k umístění do vnitřních prostor objektů. Vyrobené z ocelového plechu, lakované práškovou polyesterovou barvou, s panty i závěry ocelovými, s výplněmi z požárně ochranných desek, se silikonovým těsněním a zpěňující páskou, připravené pro osazení vyjímatelným přístrojovým roštem.
Skříně s protipožární ochranou zabrání šíření ohně zevnitř rozváděče do okolního prostoru.
Podle konstrukčního řešení rozlišujeme dva typy rozváděčových skříní PAP:
- Rozváděčové skříně PAP jednokřídlové (skříně o šířce 390 – 800 mm)

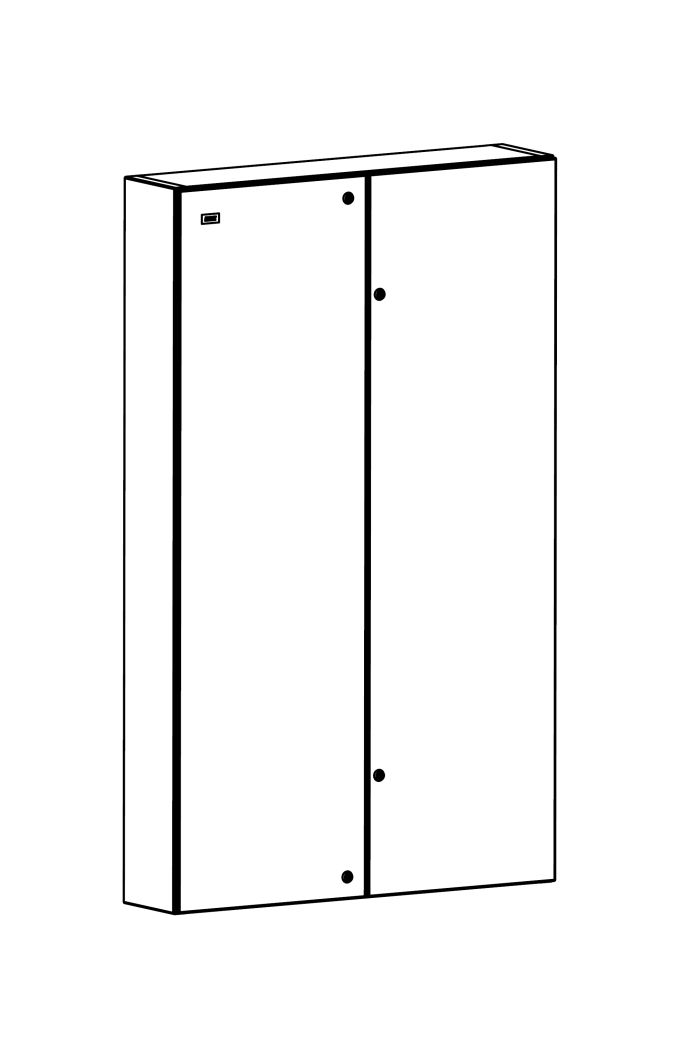

- Rozváděčové skříně PAP dvoukřídlové (skříně o šířce 900 – 1100 mm)
Rozváděčové skříně PAP nabízíme v hloubce:
- 220 mm
- 250 mm
- 300 mm
Rozměrová tabulka rozváděčových skříní PAP EI-S 30 |
|
Jednodvéřové provedení |
|||||
|
|
Vnitřní rozměry skříně v mm |
|
Vnější rozměry skříně v mm |
||
|
Označení |
šířka |
výška |
hloubka |
šířka |
výška |
|
PAP 3/3 |
290 |
280 |
220 / 250 / 300 |
390 |
450 |
|
PAP 3/5 |
290 |
440 |
220 / 250 / 300 |
390 |
600 |
|
PAP 3/15 |
290 |
1480 |
220 / 250 / 300 |
390 |
1600 |
|
PAP 3/17 |
290 |
1680 |
220 / 250 / 300 |
390 |
1800 |
|
PAP 3/20 |
290 |
1980 |
220 / 250 / 300 |
390 |
2100 |
|
PAP 3/23 |
290 |
2280 |
220 / 250 / 300 |
390 |
2400 |
|
PAP 4/3 |
400 |
280 |
220 / 250 / 300 |
500 |
450 |
|
PAP 4/5 |
400 |
440 |
220 / 250 / 300 |
500 |
600 |
|
PAP 4/15 |
400 |
1480 |
220 / 250 / 300 |
500 |
1600 |
|
PAP 4/17 |
400 |
1680 |
220 / 250 / 300 |
500 |
1800 |
|
PAP 4/20 |
400 |
1980 |
220 / 250 / 300 |
500 |
2100 |
|
PAP 4/23 |
400 |
2280 |
220 / 250 / 300 |
500 |
2400 |
|
PAP 6/3 |
600 |
280 |
220 / 250 / 300 |
700 |
450 |
|
PAP 6/5 |
600 |
440 |
220 / 250 / 300 |
700 |
600 |
|
PAP 6/15 |
600 |
1480 |
220 / 250 / 300 |
700 |
1600 |
|
PAP 6/17 |
600 |
1680 |
220 / 250 / 300 |
700 |
1800 |
|
PAP 6/20 |
600 |
1980 |
220 / 250 / 300 |
700 |
2100 |
|
PAP 6/23 |
600 |
2280 |
220 / 250 / 300 |
700 |
2400 |
|
Dvoudvéřové provedení |
|||||
|
PAP 8/13 |
800 |
1280 |
220 / 250 / 300 |
900 |
1400 |
|
PAP 8/17 |
800 |
1680 |
220 / 250 / 300 |
900 |
1800 |
|
PAP 8/19 |
800 |
1880 |
220 / 250 / 300 |
900 |
2000 |
|
PAP 10/13 |
1000 |
1280 |
220 / 250 / 300 |
1100 |
1400 |
|
PAP 10/17 |
1000 |
1680 |
220 / 250 / 300 |
1100 |
1800 |
|
PAP 10/19 |
1000 |
1880 |
220 / 250 / 300 |
1100 |
2000 |
